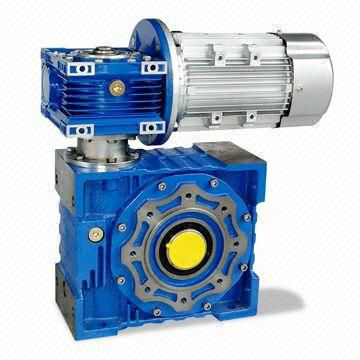

Двухступенчатый червячный мотор-редуктор DRV

Двухступенчатый червячный мотор-редуктор DRV

• Модель: DRV
• Размер: 30/40 - 30/50 - 30/63 - 40/75 - 40/90 - 50/110 - 50/130
• Передаточное число: "i" = 300:1 - 3200:1
• Мощность: 0,06 - 1,5 квт
• Крутящий момент: 68 - 2150 Нм

ОБЩЕЕ ОПИСАНИЕ

Схема типового обозначения.

тип	типоразмер	переда- точное число	исполнение				электро- двигатель	монтажная позиция
			двух- сторонний входной вал	цилиндрический выходной вал	выходной фланец	реактивная штанга
NMRV	030 - 130	5 - 3200	E	SS - односторонний	FL - широкий	A	мощность и обороты электро- двигателя	монтажные позиции
NRV
PCRV				DS - двухсторонний
DRV



Пример условного обозначения в заказе.

DRV - 040/075 - 3000 - 0.5 - 0.06 - AS1

DRV - червячный двухступенчатый мотор-редуктор;
040/075 - комбинация редукторов 040 и 075 габаритов;
3000 - передаточное число;
0,5 - частота вращения выходного вала (об/мин);
0,06 - мощность электродвигателя (кВт);
AS1 - монтажная позиция.

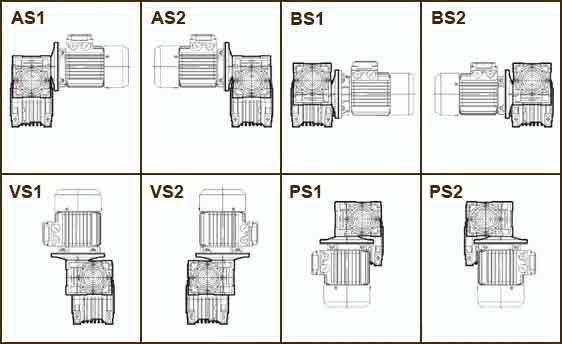

Монтажные позиции.

Технические характеристики.

Мощность двигателя, кВт	Частота вращения выходного вала, об/мин	Крутящий момент, Нм	Сервис-фактор	Передаточное число	Тип мотор-редуктора	Двигатель IEC	Радиальная нагрузка, Н
0,06	14.0	25	1.3	100	DRV025/030	56A4	1620
	9.3	32	0.9	150			1830
	7.0	41	0.7	200			1830
	5.6	44	0.8	250			1830
	4.7	59	1.2	300	DRV025/040	56A4	3490
	3.5	71	0.9	400			3490
	2.8	82	0.7	500			3490
	2.3	101	0.6	600			3490
	1.9	116	0.5	750			3490
	1.6	143	0.5	900			3490
	1.2	171	0.4	1200			3490
	0.9	197	0.3	1500			3490
	0.8	217	0.3	1800			3490
	0.6	268	0.2	2400			3490
	0.5	324	0.2	3000			3490
	0.4	294	0.1	4000			3490
	0.3	356	0.1	5000			3490
	4.7	57	1.3	300	DRV030/040	56A4	3490
	3.5	70	0.9	400			3490
	2.8	96	0.6	500			3490
	2.3	104	0.7	600			3490
	1.9	121	0.6	750	DRV030/040	56A4	3490
	1.6	139	0.5	900			3490
	1.2	166	0.4	1200			3490
	0.9	196	0.4	1500			3490
	0.8	218	0.3	1800			3490
	0.58	261	0.2	2400			3490
	0.4	300	0.2	3200			3490
	0.4	279	0.1	4000			3490
	0.28	338	0.1	5000			3490
	1.6	141	1.0	900	DRV030/050	56A4	4840
	1.2	169	0.7	1200			4840
	0.93	199	0.7	1500			4840
	0.78	222	0.7	1800			4840
	0.6	266	0.5	2400			4840
	0.5	307	0.4	3000			4840
	0.35	288	0.3	4000			4840
	0.29	311	0.3	4800			4840
	0.9	204	1.1	1500	DRV030/063	56A4	6270
	0.78	225	0.9	1800			6270
	0.58	276	0.8	2400			6270
	0.47	319	0.7	3000			6270
	0.35	306	0.6	4000			6270
	0.28	360	0.4	5000			6270
	0.6	330	1.1	2400	DRV040/075	56A4	7380
	0.47	377	0.8	3000			7380
	0.35	355	0.7	4000			7380
	0.28	419	0.5	5000			7380
	0.5	406	1.4	3000	DRV040/090	56A4	8180
	0.35	365	1.3	4000			8180
	0.28	431	1.0	5000			8180
0,09	28.0	20	1.6	100	DRV025/030	56A2	1286
	18.7	25	1.1	150			1472
	14.0	33	0.9	200			1620
	14.0	38	0.8	100	DRV025/030	56 B4	1620
	9.3	49	0.6	150			1830
	7.0	62	0.5	200			1830
	5.6	66	0.5	250			1830
	4.7	75	0.4	300			1830
	3.5	107	0.3	400			1830
	2.8	115	0.3	500			1830
	2.3	135	0.2	600			1830
	1.9	151	0.2	750			1830
	1.6	178	0.2	900			1830
	1.2	212	0.1	1200			1830
	0.9	247	0.1	1500			1830
	0.78	304	0.1	1800			1830
	0.58	340	0.1	2400			1830
	0.47	405	0.1	3000			1830
	9.3	45	1.6	300	DRV025/040	56A2	3490
	7.0	54	1.2	400			3490
	5.6	77	0.8	500			3490
	4.7	88	0.8	300	DRV030/040	56 B4	3490
	3.5	107	1.2	400	DRV030/050	56 B4	4840
	2.8	123	1.0	500			4840
	2.3	159	0.9	600			4840
	1.9	185	0.8	750			4840
	1.6	212	0.7	900			4840
	1.6	200	1.0	900	DRV030/063	56 B4	6270
	1.2	263	0.9	1200			6270
	0.93	305	0.7	1500			6270
	0.9	360	1.1	1500	DRV040/075	56 B4	7380
	0.78	404	1.0	1800			7380
	0.58	496	0.7	2400			7380
	0.5	609	0.9	3000	DRV040/090	56 B4	8180
	0.35	548	0.8	4000			8180

Мощность двигателя, кВт	Частота вращения выходного вала, об/мин	Крутящий момент, Нм	Сервис-фактор	Передаточное число	Тип мотор-редуктора	Двигатель IEC	Радиальная нагрузка, Н
0,12	4.7	119	1.2	300	DRV030/050	63A4	4840
	3.5	142	0.9	400			4840
	2.8	164	0.7	500			4840
	2.8	171	1.3	500	DRV030/063	63A4	6270
	2.3	208	1.1	600			6270
	1.9	241	0.9	750			6270
	1.6	325	1.2	900	DRV040/075	63A4	7380
	1.2	399	0.9	1200			7380
	0.8	547	0.9	1800	DRV040/090	63A4	8180
	0.58	695	0.9	2400			8180
	0.5	884	1.1	3000	DRV050/105	63A4	10320
	0.35	784	1.0	4000			10320
	0.28	928	0.76	5000			10320
	0.5	884	1.2	3000	DRV050/110	63A4	10320
	0.35	784	1.0	4000			10320
	0.28	928	0.80	5000			10320
0,18	3.5	222	1.0	400	DRV030/063	63 B4	6270
	2.8	257	0.8	500			6270
	2.3	362	1.1	600	DRV040/075	63 B4	7380
	1.9	435	0.9	750			7380
	1.6	487	0.8	900			7380
	1.2	629	1.0	1200	DRV040/090	63 B4	8180
	0.93	735	0.8	1500			8180
	0.8	861	1.3	1800	DRV050/105	63 B4	10320
	0.58	1113	0.9	2400			10320
	0.8	861	1.5	1800	DRV050/110	63 B4	10320
	0.58	1113	1.1	2400			10320
0,25	7.0	159	1.4	400	DRV030/063	63В2	6270
	5.6	185	1.2	500			6270
	3.5	336	1.1	400	DRV040/075	71А4	7380
	2.8	384	0.8	500			7380
	2.3	512	1.2	600	DRV040/090	71А4	8180
	1.9	598	0.9	750			8180
	1.6	667	0.8	900			8180
	1.2	943	1.1	1200	DRV050/105	71А4	10320
	0.93	1064	1.0	1500			10320
	0.78	1195	0.9	1800			10320
	1.2	943	1.3	1200	DRV050/110	71A4	10320
	0.93	1064	1.2	1500			10320
	0.78	1195	1.1	1800			10320
	0.6	1624	1.0	2400	DRV063/130	71A4	13500
	0.47	1935	0.8	3000			13500
	0.35	2046	0.6	4000			13500
	0.28	2430	0.5	5000			13500
	0.8	1199	1.8	1800	DRV063/150	71A4	18000
	0.6	1446	1.8	2400			18000
	0.5	1713	1.4	3000			18000
	0.4	2026	0.9	4000			18000
	0.3	2251	0.7	5000			18000
0,37	9.3	181	1.3	300	DRV030/063	71A2	6270
	7.0	236	1.0	400			6270
	4.7	405	1.0	300	DRV040/075	71B4	7380
	3.5	498	0.7	400			7380
	4.7	402	1.5	300	DRV040/090	71B4	8180
	3.5	523	1.2	400			8180
	2.8	611	0.9	500			8180
	2.3	757	0.8	600			8180
	1.9	950	1.2	750	DRV050/105	71B4	10320
	1.6	1079	1.0	900			10320
	1.2	1396	0.7	1200			10320
	1.9	950	1.3	750	DRV050/110	71B4	10320
	1.6	1079	1.2	900			10320
	1.2	1396	0.8	1200			10320
	0.9	1674	1.1	1500	DRV063/130	71B4	13500
	0.78	1887	0.9	1800			13500
	0.8	1775	1.2	1800	DRV063/150	71B4	18000
	0.6	2141	1.2	2400			18000
	0.5	2535	0.9	3000			18000

Мощность двигателя, кВт	Частота вращения выходного вала, об/мин	Крутящий момент, Нм	Сервис-фактор	Передаточное число	Тип мотор-редуктора	Двигатель IEC	Радиальная нагрузка, Н
0,55	9.3	306	2.0	300	DRV040/090	71B2	8180
	7.0	403	1.5	400			8180
	5.6	470	1.2	500			8180
	4.7	639	1.7	300	DRV050/105	80A4	10320
	3.5	826	1.2	400			10320
	2.8	984	1.0	500			10320
	2.3	1181	0.9	600			10320
	1.9	1411	0.8	750			10320
	4.7	639	2.0	300	DRV050/110	80А4	10320
	3.5	826	1.4	400			10320
	2.8	984	1.1	500			10320
	2.3	1181	1.0	600			10320
	1.9	1411	0.9	750			10320
	2.8	996	1.6	500	DRV063/130	80А4	13500
	1.9	1471	1.2	750			13500
	1.2	2132	0.8	1200			13500
	0.8	2638	0.8	1800	DRV063/150	80А4	18000
	0.6	3182	0.8	2400			18000
0,75	7.0	549	1.1	400	DRV040/090	80A2	8180
	5.6	642	0.9	500			8180
	9.3	446	2.5	300	DRV050/105	80А2	10320
	7.0	563	1.8	400			10320
	5.6	687	1.5	500			10320
	4.7	871	1.3	300	DRV050/105	80 В4	10320
	3.5	1126	0.9	400			10320
	9.3	446	2.8	300	DRV050/110	80А2	10320
	7.0	563	2.1	400			10320
	5.6	687	1.6	500			10320
	4.7	871	1.5	300	DRV050/110	80 В4	10320
	3.5	1126	1.1	400			10320
	2.8	1358	1.1	500	DRV063/130	80 В4	13500
	2.3	1631	1.0	600			13500
	1.9	2005	0.9	750			13500
	1.6	2283	0.8	900			13500
	2.8	1291	1.8	500	DRV063/150	80 В4	18000
	2.3	1529	1.7	600			18000
	1.9	1783	1.3	750			18000
	1.6	2215	0.9	900			18000
	1.2	2680	1.0	1200			18000
1,1	9.3	654	1.7	300	DRV050/105	80B2	10320
	7.0	845	1.2	400			10320
	5.6	1007	1.0	500			10320
	9.3	654	1.9	300	DRV050/110	80B2	10320
	7.0	845	1.4	400			10320
	5.6	1007	1.1	500			10320
	4.7	1312	1.3	300	DRV063/130	90S4	13500
	3.5	1671	1.0	400			13500
	2.8	1991	0.8	500			13500
	9.3	753	3.1	150	DRV063/150	90S4	18000
	7.0	966	2.4	200			18000
	5.6	1175	1.7	250			18000
	4.7	1364	1.7	300			18000
	3.5	1619	1.6	400			18000
	2.8	1893	1.2	500			18000
	2.3	2242	1.2	600			18000
	1.9	2616	0.9	750			18000
1,5	9.3	891	1.2	300	DRV050/105	90S2	10320
	7.0	1153	0.9	400			10320
	5.6	1373	0.7	500			10320
	9.3	891	1.4	300	DRV050/110	90S2	10320
	7.0	1153	1.0	400			10320
	5.6	1373	0.8	500			10320
	9.3	915	1.9	300	DRV063/130	90S2	13500
	7.0	1166	1.4	400			13500
	5.6	1389	1.1	500			13500
	4.7	1789	1.0	300	DRV063/130	90L4	13500
	3.5	2279	0.7	400			13500
	9.3	1026	2.3	150	DRV063/150	90L4	18000
	7.0	1317	1.8	200			18000
	5.6	1602	1.3	250			18000
	4.7	1860	1.3	300			18000
	3.5	2208	1.2	400			18000
	2.8	2582	0.9	500			18000
	2.3	3057	0.9	600			18000

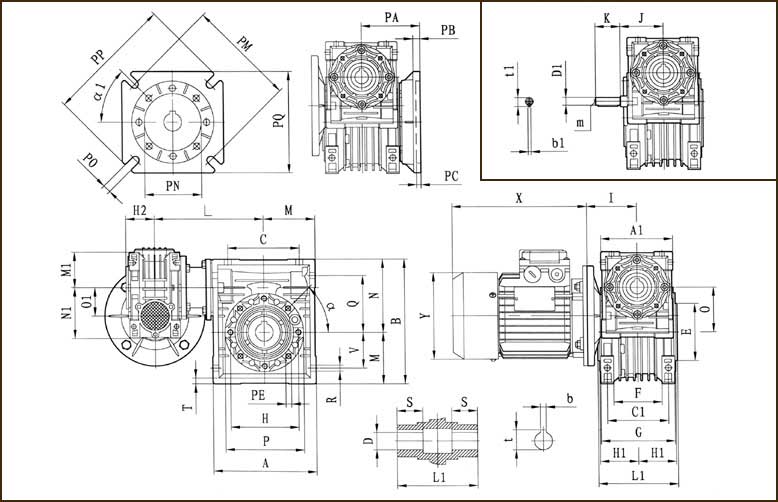

Габаритные и присоединительные размеры.

Если Вам нужны низкие обороты и высокий крутящий момент - мотор-редукторы DRV идеальное решение.
